miércoles, 14 de mayo de 2014

LA ESCALERA TABICADA: MUCHO MÁS RÁPIDA, ECONÓMICA, BONITA Y DURADERA

Sistema de escalera tabicada, mucho más RÁPIDO, ECONÓMICO, BONITO Y DURADERO que una losa de hormigón.

RÁPIDO:
Una escalera común de una vivienda (16-17 peldaños) la primera y segunda bóveda se realiza en un sólo día, se deja un día de fraguado y al siguiente ya se puede realizar el peldañeo, lo que nos lleva a un total de dos días de trabajo para la bóveda + doblado + peldaños, así quedaría lista para forrar los escalones a gusto del propietario (mármol, piedra, gres, etc.)





ECONÓMICO:
El material que se utiliza para una escalera común es de aproximadamente 1 pallet de ladrillos del 4 (30X15X4) unos 80 o 100 ladrillos del 7 pequeño, 2 sacos de yeso, cemento y arena.


La escalera tabicada con ladrillo manual o macizo se encarece por el precio de los ladrillos. La mano de obra también es más cara por la dificultad que conlleva el realizarlas con este tipo de ladrillo, y al hacerlas sin cimbra, se requiere de una gran experiencia.






Estas escaleras resultan muy vistosas y BONITAS dejando la bóveda vista (sin lucir), y la escalera forma parte del decorado de la casa, tanto si su diseño es rústico como moderno.

DURADERO:
He restaurado escaleras tabicadas con cientos de años.



sábado, 1 de marzo de 2014





1 de Marzo de 2014.

Tal día como hoy, hace 172 años, nacía en Valencia el gran arquitecto y constructor Rafael Guastavino Moreno, que desarrolló gran parte de su actividad en Estados Unidos, donde difundió el sistema constructivo basado en la bóveda catalana.



Un breve recorrido por sus obras más famosas

Al terminar sus estudios en la Escuela de Maestros de Obras (1861-1865) Rafael Guastavino, inició una exitosa carrera como arquitecto y constructor en Barcelona. Allí destacan dos obras entre las muchas que realizó: la Fábrica de Batlló y el teatro La Massa en Vilassar de Dalt.
La Fábrica de Batlló en Barcelona (1869-1875)



Teatre La Massa en Vilassar de Dalt (Barcelona) (1881)
 En 1881, Rafael Guastavino emigra a Estados Unidos con su hijo donde patentó el denominado Guastavino system, que en España era conocido como bóveda de ladrillo de plano, bóveda catalana o bóveda tabicada, tradicional de la arquitectura de las regiones catalana y valenciana.
La entrada triunfal de Guastavino en los Estados Unidos llegó con la oportunidad de construir las bóvedas de la Biblioteca Pública de Boston en marzo de 1889, dónde Guastavino se ofreció a construirlas sin costo alguno en vez de emplear los perfiles de hierro que ya habían sido comprados para este propósito.
En la Biblioteca de Boston, Guastavino usó siete formas de bóveda distintas que ayudaron a publicitar sus habilidades y llevaron a nuevos clientes a encargarle bóvedas para futuros e importantes proyectos.

La Biblioteca Pública de Boston 1889
Centrado en la construcción de este tipo de bóveda tabicada constituye la compañía Guastavino Fireproof Construction Company (Compañía constructora a prueba de incendios) en Nueva York, la cual se expandió rápidamente por el país abriendo sucursales en varias ciudades.
Pasados 10 años de su llegada a los Estados Unidos, Guastavino ya había establecido firmemente en el país el sistema de bóveda tabicada.
En Nueva York dejó su huella en iconos arquitectónicos como la estación Grand Central Terminal, el Carnegie Hall, el Museo Americano de Historia Natural en Central ParkWest, la catedral de Saint John the Divine, el Templo Emanu El o la iglesia de St. Bartholomew en la Quinta Avenida, el ayuntamiento, el Hospital Monte Sinaí, la decoración de las estaciones del Metro de Nueva York, entre ellas la estación fantasma de City Hall en Manhattan.
En la capital, Washington DC, construyó el Museo Nacional de Historia Natural o el Edificio de la Corte Suprema de Estados Unidos.
Al final de su vida había construido con el sistema que él mismo ideó 360 edificios en Nueva York, un centenar en Boston, además de edificios en Baltimore, Washington DC o Filadelfia. Su labor fue continuada por su hijo, Rafael Guastavino Expósito.

Sala de lectura Bates Hall de la biblioteca pública de Boston


Entrada Hall de la Biblioteca Pública de Boston

Estación Grand Central de Nueva York

Catedral de Saint John the Divine

Iglesia Episcopal de San Bartolomé (Nueva York)

Bóveda del Ayuntamiento de NY

 Estación fantasma de City Hall en Manhattan

Bóveda de la Union Station en Pittsburgh





























domingo, 9 de febrero de 2014

Bóveda de Carpanel sin Cimbra.

     MONASTERIO DE SANTA MARÍA DE LA VALLDIGNA

Fundado por el monarca Jaume II el Just en 1298 para la orden cisterciense.
La arquitectura del monasterio de la Valldigna y la lectura que hoy aún podemos hacer de sus importantes restos, expresan en tres etapas constructivas:
  • La implantación gótica del siglo XIV conformando la estructura completa del conjunto en torno al claustro de acuerdo a los cánones del Císter.
  • La importante renovación sufrida tras la graves destrucciones del terremoto de 1396
  • Su segunda renovación después del nuevo terremoto del 1644.
 En el año 1835 con la desamortización, tiene lugar la exclaustración y el monasterio de la Valldigna, que aún funcionaba como un señorío, es abandonado por los monjes y vendido a particulares.
El cenobio se convierte así en una explotación agropecuaria particular, y en consecuencia, comienza a su expolio y destrucción patrimonial. La mayoría de sus edificios son derribados. Los sillares de los arcos, las losas de los pavimentos se venden como material de construcción, los arcos góticos del claustro alto del Palacio del Abad se incorporan a la arquitectura de la mansión Canto del Pico en Torrelodones (Madrid). Otras piezas pasan a las parroquias de la comarca, y los fondos documentales se dispersan siguiendo los pasos de los monjes exclaustrados.
 En 1991 la Generaltitat Valenciana adquiere el monasterio.
 En 1999, por acuerdo del Gobierno Valenciano se crea la FUNDACIÓ JAUME II EL JUST. A partir de este momento las actuaciones para su recuperación adquieren un fuerte impulso.

 Nuestro trabajo consistió en reconstruir dos bóvedas de Carpanel. El trabajo se realizó sin cimbra

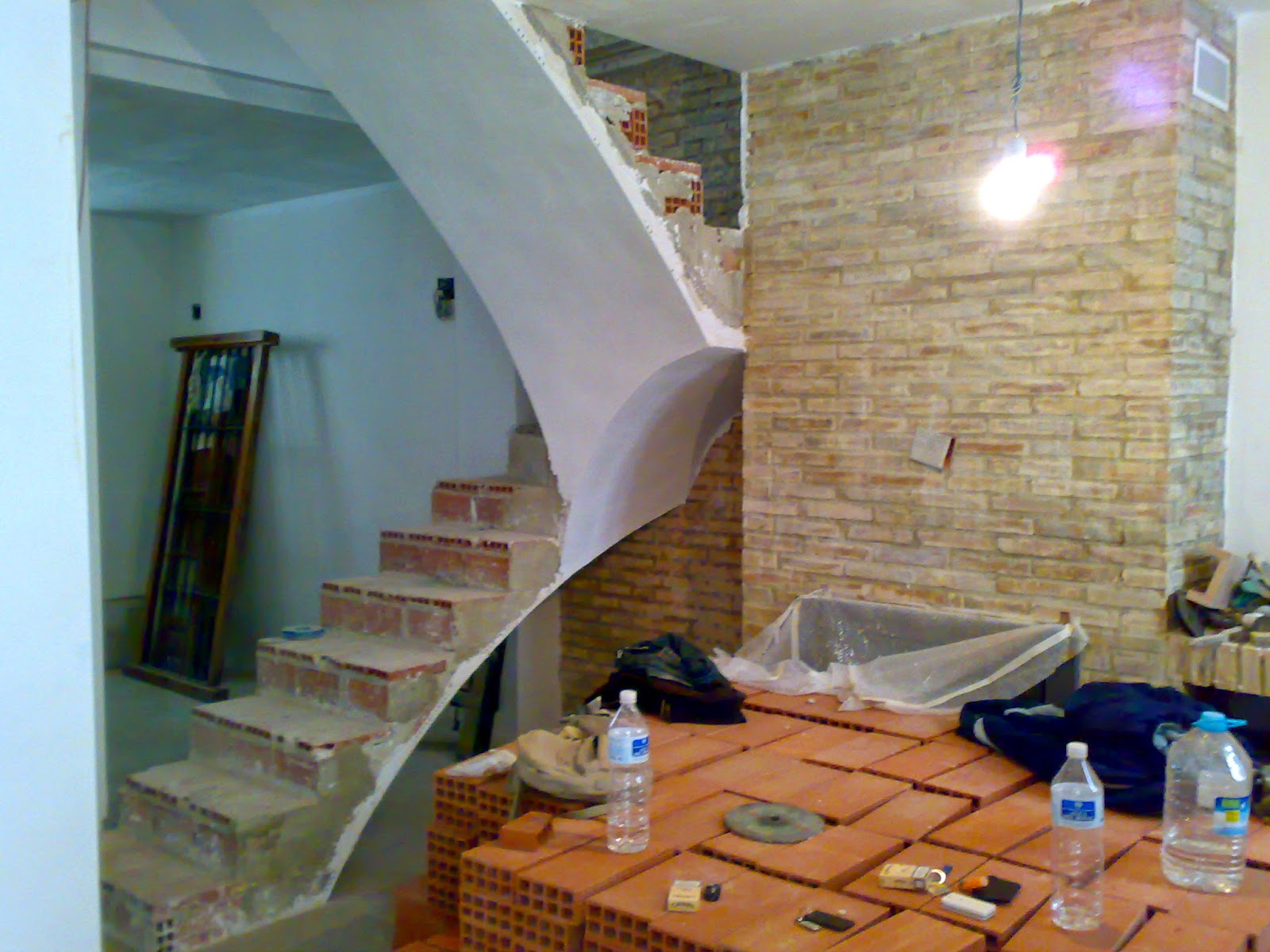

Escalera tabicada helicoidal, redonda o caracol de Mallorca

GUASTAVINO SYSTEM Escalera tabicada helicoidal, redonda o caracol de Mallorca. Escalera al aire. Para realizar este tipo de ...
